InFloor F4V

Souhlasím s podmínkami ochrany osobních údajů
cross

Standardní rozměry

  • 1

    Standardní výšky

    (170 mm)

  • 1

    Standardních šířek

    (340 mm)

  • 6

    Standardních délek

    (od 850 do 2700 mm)

  • nejvýkonnější typ konvektorů
  • intenzívní vytápění a chlazení interiéru
  • napětí 230 V pro velmi vysoký chladicí výkon
  • vhodný pro nízkoteplotní systémy vytápění i pro tepelná čerpadla
  • ovládání prostorovým termostatem s třístupňovou regulací otáček ventilátoru nebo možnost plynulého řízení otáček ventilátoru 0-10 V
  • možnost zákaznických úprav – rozměry, tvarové úpravy

0,6 kW - 4 kW

V závislosti na rozměru tělesa

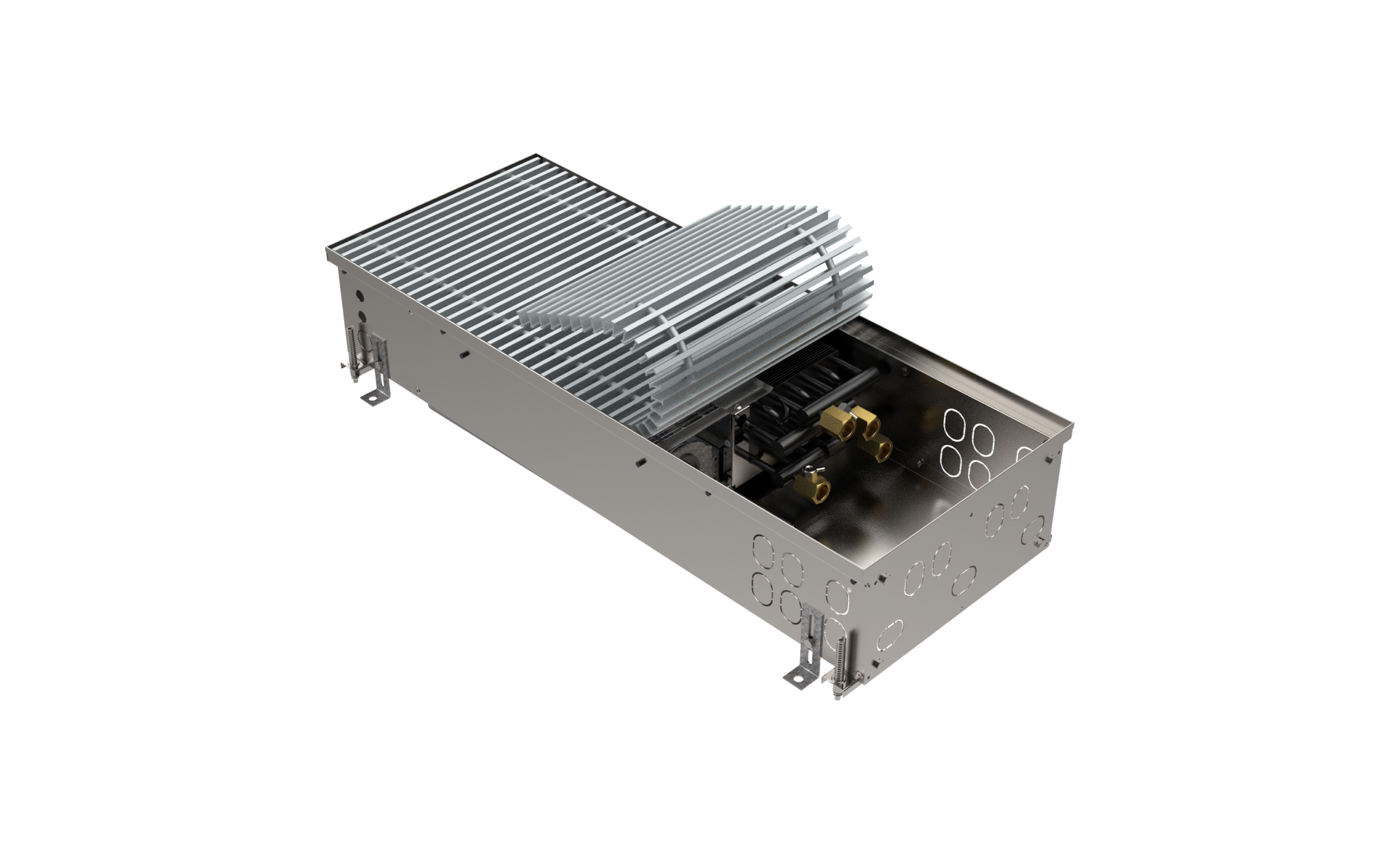

Standardní dodávka InFloor F4V obsahuje:

  1. vanu z pozinkovaného plechu lakovaného v černé barvě RAL 9005 a kondenzátní vaničku z nerezového plechu DIN 1.4301 (ČSN 17241, AISI 304)

čela a boky vany s vylamovacími otvory pro připojení vody na potrubní rozvod a přivedení kabeláže

příslušenství zahrnující stavěcí šrouby M8x30 pro ustavení polohy, stavěcí úhelníky pro fixaci vany k podlaze s funkcí kotvy do betonu, gumové průchodky do vylamovacích otvorů a flexibilní nerezové připojovací hadice s těsněním

  1. výměník tepla Cu/Al, lakovaný v černé barvě RAL 9005, zakončený dvěma vývodkami s vnitřním závitem G 1/2′ a osazený odvzdušňovacím ventilem
  2. tangenciální ventilátor s 230 V motorem a krycí ochrannou mřížkou
  3. krycí plech překrývající místo připojení na potrubní rozvod
  4. krycí dřevotřískovou desku chránící vanu konvektoru, ventilátor a výměník tepla při dopravě a montáži
  5. sadu pro odvod kondenzátu

Volitelná specifikace obsahuje:

  • vanu zhotovenou z interiérového nerezového plechu např. AISI 304 nebo AISI 316Ti nebo jiného materiálu dle požadavku zákazníka
  • regulátory otáček, prostorové čidlo teploty, prostorové termostaty, dálkové ovládání prostorových termostatů
  • uzavírací a regulační šroubení, termostatický ventil, elektrotermický pohon ventilu
  • čidlo teploty vody pro přepínání vytápění/chlazení
  • vnější trojstrannou tepelnou a akustickou izolaci celé vany
  • lakování vany, výměníku a ostatních komponent v jiném barevném odstínu dle vzorníku RAL
  • nelakovaný výměník tepla

Tabulka výkonu

Šířka 340
Výška 170
St. otáček 1 2 3 1 2 3
Délka Vytápění 75/65/20 °C Chlazení 8/14/28 °C
850 637 1132 1415 293 522 652
1200 1274 2264 2830 586 1042 1303
1600 1892 3363 4204 871 1549 1936
2100 2697 4795 5994 1242 2208 2760
2400 3296 5860 7325 1518 2699 3374
2700 3952 7026 8782 1820 3236 4045

Mřížky

Krycí mřížky jsou jediným prvkem podlahového konvektoru, který je viditelný, proto nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížek jsou s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiérová nerez.

Více informací o mřížkách

Duralová, příčná krycí mřížka příčná

Duralová, příčná krycí mřížka příčná
Zavřít

Duralová, podélná krycí mřížka podélná

Duralová, podélná krycí mřížka podélná
Zavřít

Dřevěná, příčná krycí mřížka příčná

Dřevěná, příčná krycí mřížka příčná
Zavřít

Nerezová, příčná krycí mřížka příčná

Nerezová, příčná krycí mřížka příčná
Zavřít

Nerezová, podélná krycí mřížka podélná

Nerezová, podélná krycí mřížka podélná
Zavřít
