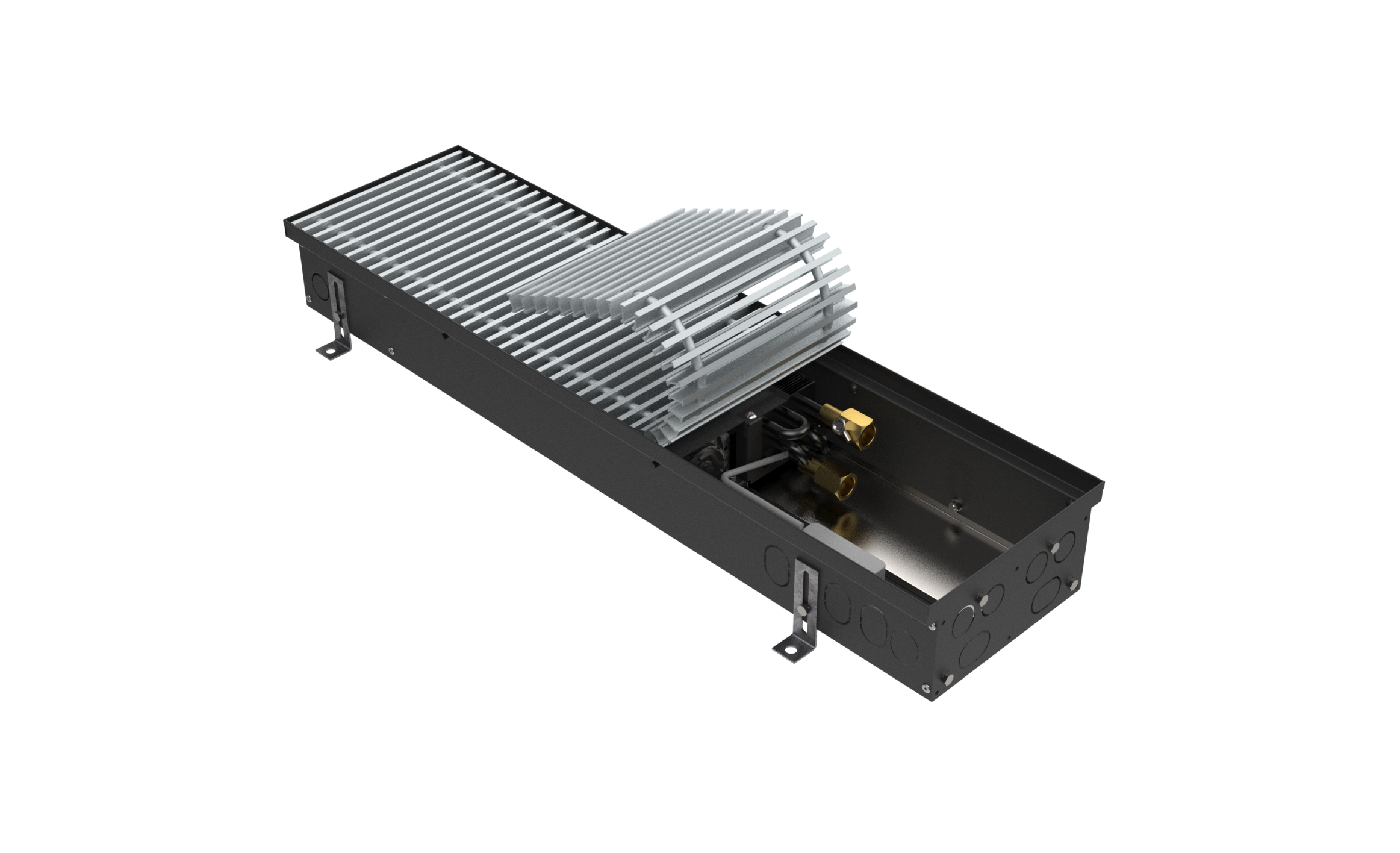

InFloor F2V

Nezávazná poptávka

Standardní rozměry

1
Standardní výšky

(170 mm)
1
Standardních šířek

(340 mm)
6
Standardních délek

(od 850 do 2700 mm)

nejvýkonnější typ konvektorů
intenzívní vytápění
dochlazování interiéru
lze použít jako jediný zdroj tepla ve vytápěném prostoru
napětí 230 V pro F2V pro velmi vysoký chladicí výkon

0,9 kW - 4 kW

V závislosti na rozměru tělesa

Ke stažení

Zde nalezenete důležité dokumenty ke stažení.

Tlak F2V

PDF / 414 KB

Ztráty F2V

PDF / 375 KB

Schéma 1 F2V

PDF / 232 KB

Schéma 2 F2V

PDF / 252 KB

Kontakt

Standardní dodávka InFloor F2V obsahuje:

vanu z pozinkovaného plechu lakovaného v černé barvě RAL 9005 a kondenzátní vaničku z nerezového plechu DIN 1.4301 (ČSN 17241, AISI 304)

čela a boky vany s vylamovacími otvory pro připojení na potrubní rozvod a přivedení kabeláže
příslušenství zahrnující stavěcí šrouby M8x30 pro ustavení polohy vany, stavěcí úhelníky pro fixaci vany k podlaze s funkcí kotvy do betonu, gumové průchodky do vylamovacích otvorů a flexibilní nerezové připojovací hadice s těsněním

výměník tepla Cu/Al, lakovaný v černé barvě RAL 9005, zakončený dvěma vývodkami s vnitřním závitem G 1/2′ a osazený odvzdušňovacím ventilem
tangenciální ventilátor 230 V motorem a krycí ochrannou mřížkou
krycí plech překrývající místo připojení na potrubní rozvod
krycí dřevotřískovou desku chránící vanu konvektoru, ventilátor a výměník tepla při dopravě a montáži

Volitelná specifikace obsahuje:

vanu zhotovenou z interiérového nerezového plechu např. AISI 304 nebo AISI 316Ti nebo jiného materiálu dle požadavku zákazníka
regulátory otáček, prostorové čidlo teploty, prostorové termostaty, dálkové ovládání prostorových termostatů
uzavírací a regulační šroubení, termostatický ventil, elektrotermický pohon ventilu
čidlo teploty vody pro přepínání vytápění/chlazení
vnější trojstrannou tepelnou a akustickou izolaci celé vany
lakování vany, výměníku a ostatních komponent v jiném barevném odstínu dle vzorníku RAL
nelakovaný výměník tepla

Tabulka výkonu

Šířka	340
Výška	170
St. otáček	1	2	3	1	2	3
Délka	Vytápění 75/65/20 °C			Chlazení 8/14/28 °C
850	942	1675	2094	293	522	652
1200	1885	3351	4189	586	1042	1303
1600	2800	4978	6222	871	1549	1936
2100	3992	7096	8870	1242	2208	2760
2400	4879	8674	10842	1518	2699	3374
2700	5849	10398	12998	1820	3236	4045

Mřížky

Jelikož jsou krycí mřížky jediným viditelným prvkem podlahových konvektorů, nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížky je s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiér nerez.

Více informací o mřížkách
