InFloor F2C

Nezávazná poptávka

Standardní rozměry

2
Standardní výšky

(110 a 170 mm)
2
Standardních šířek

(230 a 340 mm)
6
Standardních délek

(od 850 do 2700 mm)

Velice výkonný typ konvektorů
intenzívní vytápění
dochlazování interiéru
lze použít jako jediný zdroj tepla ve vytápěném prostoru
bezpečné napětí 24 V

0,5 kW - 2,7 kW

V závislosti na rozměru tělesa

Ke stažení

Zde nalezenete důležité dokumenty ke stažení.

Ztráty F2C

PDF / 375 KB

Schéma 1 F2C

PDF / 232 KB

Schéma 2 F2C

PDF / 252 KB

Tlak F2C

PDF / 414 KB

Kontakt

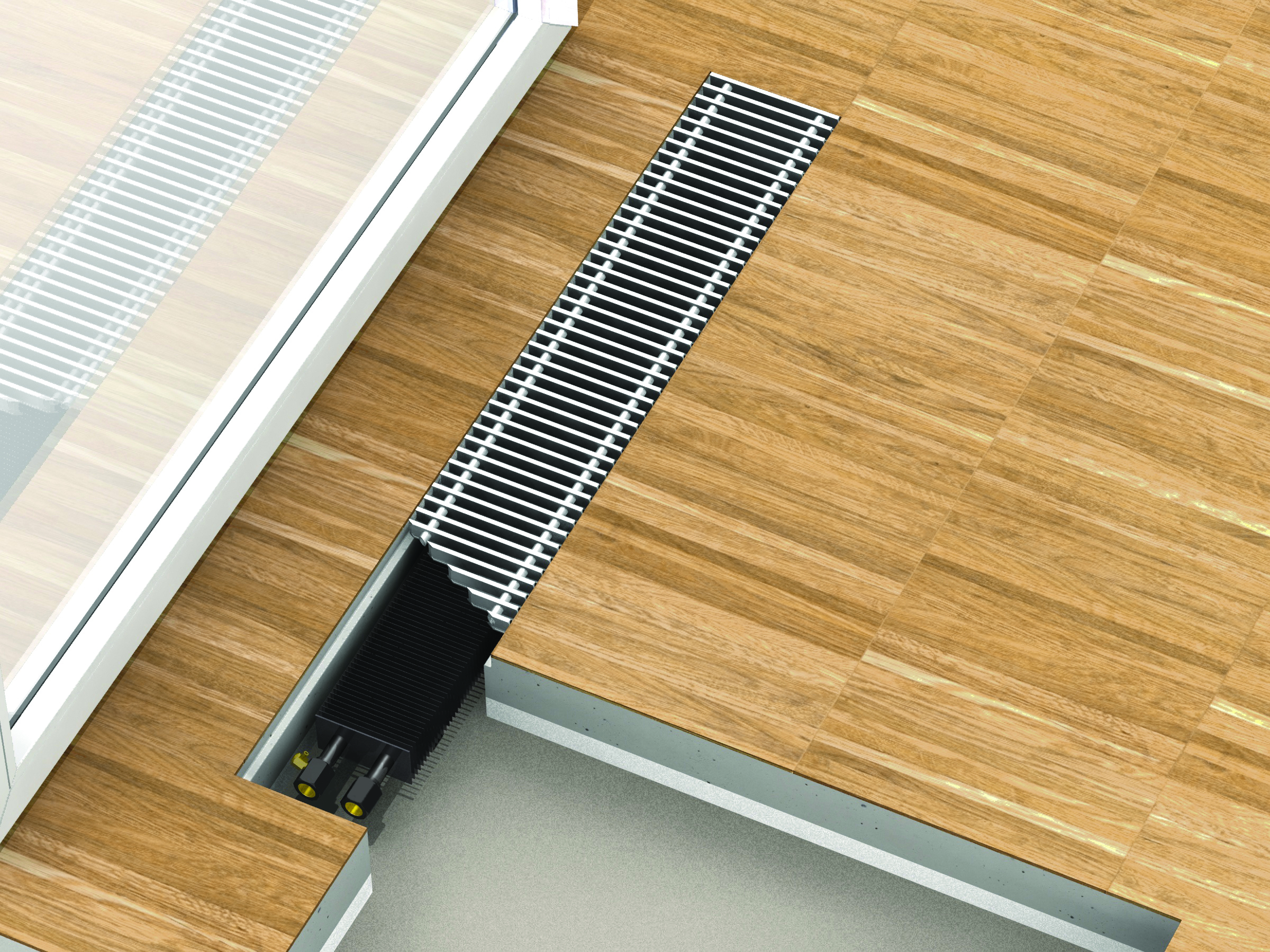

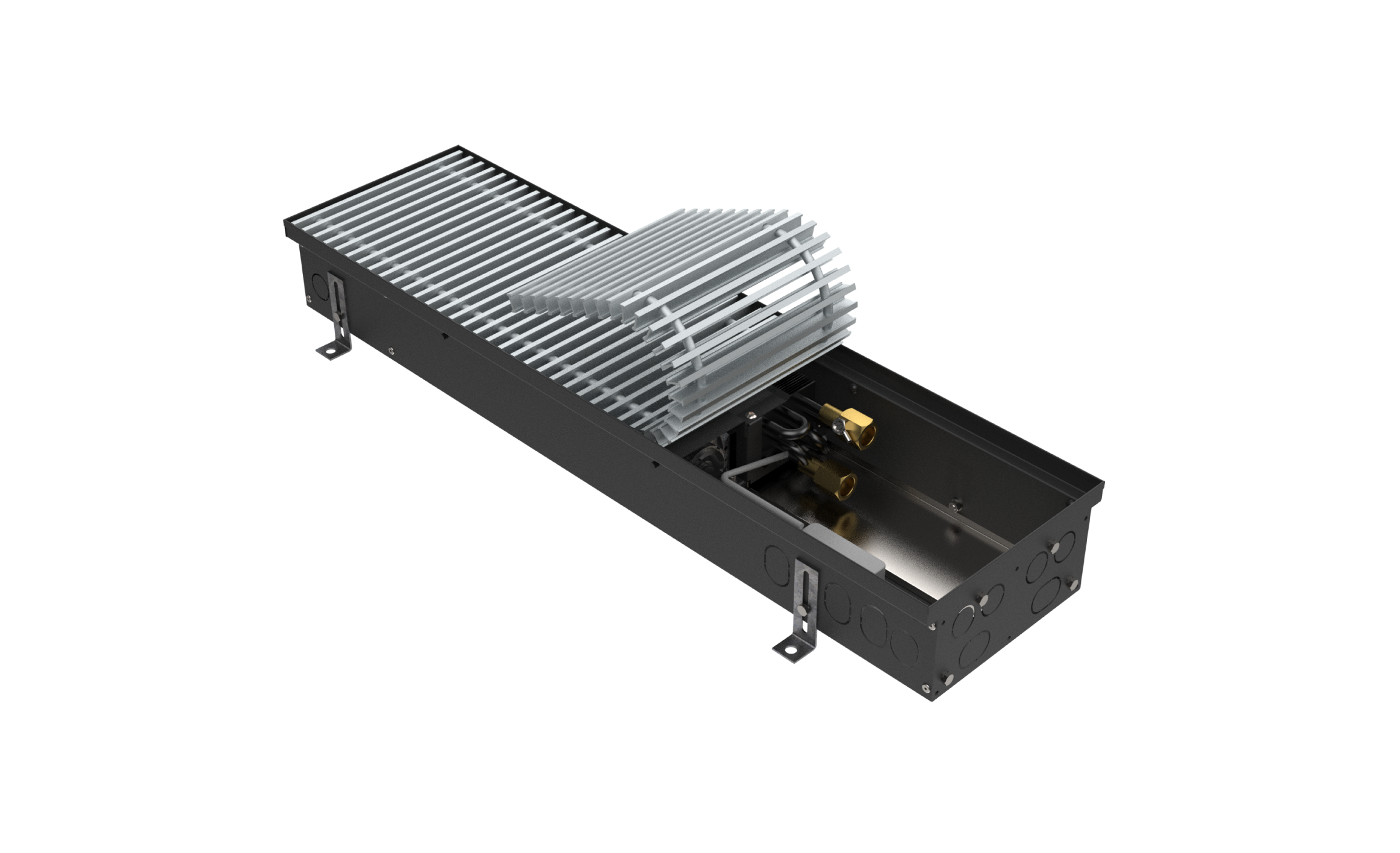

Standardní dodávka InFloor F2C, obsahuje:

vanu z pozinkovaného plechu lakovaného v černé barvě RAL 9005 a kondenzátní vaničku z nerezového plechu DIN 1.4301 (ČSN 17241, AISI 304)

čela a boky vany s vylamovacími otvory pro připojení na potrubní rozvod a přivedení kabeláže
příslušenství zahrnující stavěcí šrouby M8x30 pro ustavení polohy vany, stavěcí úhelníky pro fixaci vany k podlaze s funkcí kotvy do betonu, gumové průchodky do vylamovacích otvorů a flexibilní nerezové připojovací hadice s těsněním

výměník tepla Cu/Al, lakovaný v černé barvěSch RAL 9005, zakončený dvěma vývodkami s vnitřním závitem G 1/2′ a osazený odvzdušňovacím ventilem
tangenciální ventilátor s 24 V EC motorem a krycí ochrannou mřížkou
krycí plech překrývající místo připojení na potrubní rozvod
krycí dřevotřískovou desku chránící vanu konvektoru, ventilátor a výměník tepla při dopravě a montáži

Volitelná specifikace obsahuje:

vanu zhotovenou z interiérového nerezového plechu např. AISI 304 nebo AISI 316Ti nebo jiného materiálu dle požadavku zákazníka
regulátory otáček, prostorové čidlo teploty, prostorové termostaty, dálkové ovládání prostorových termostatů

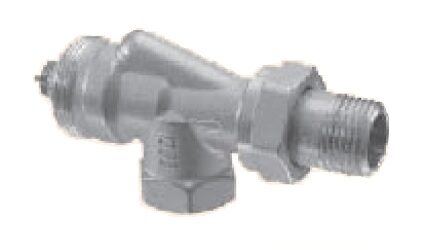

uzavírací a regulační šroubení, termostatický ventil, elektrotermický pohon ventilu
čidlo teploty vody pro přepínání vytápění/chlazení
vnější trojstrannou tepelnou a akustickou izolaci celé vany
lakování vany, výměníku a ostatních komponent v jiném barevném odstínu dle vzorníku RAL
nelakovaný výměník tepla

Tabulka výkonu

Šířka	230						340
Výška	110						170
St. otáček	1	2	3	1	2	3	1	2	3	1	2	3
Délka	Vytápění 75/65/20 °C			Chlazení 8/14/28 °C			Vytápění 75/65/20 °C			Chlazení 8/14/28 °C
850	501	890	1113	128	227	284	776	1380	1725	198	352	440
1200	1001	1780	2225	255	454	567	1553	2760	3450	396	705	881
1600	1487	2644	3305	379	674	843	2306	4099	5124	589	1046	1308
2100	2120	3770	4712	541	962	1202	3288	5845	7306	839	1492	1865
2400	2592	4607	5759	661	1175	1469	4018	7143	8929	1026	1823	2279
2700	3107	5524	6905	792	1409	1761	4817	8564	10705	1230	2186	2733

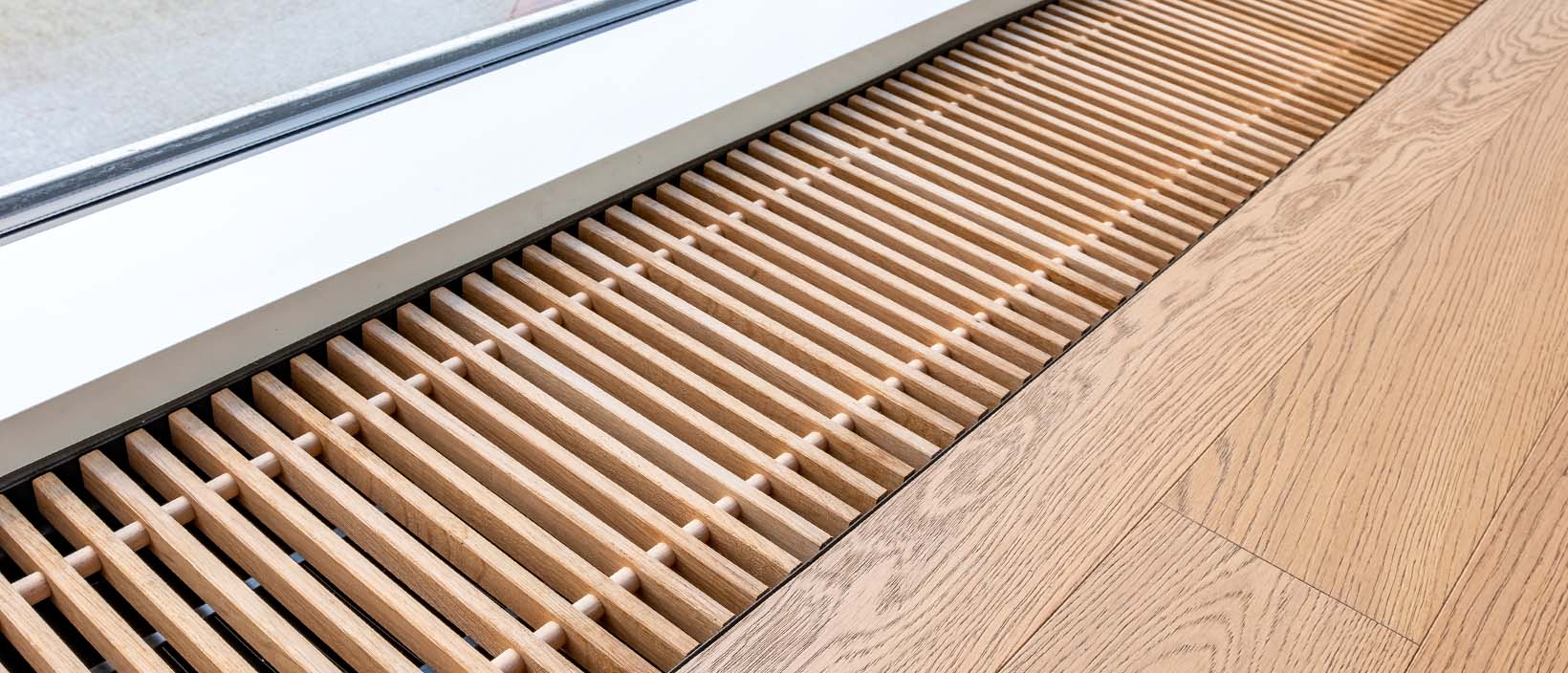

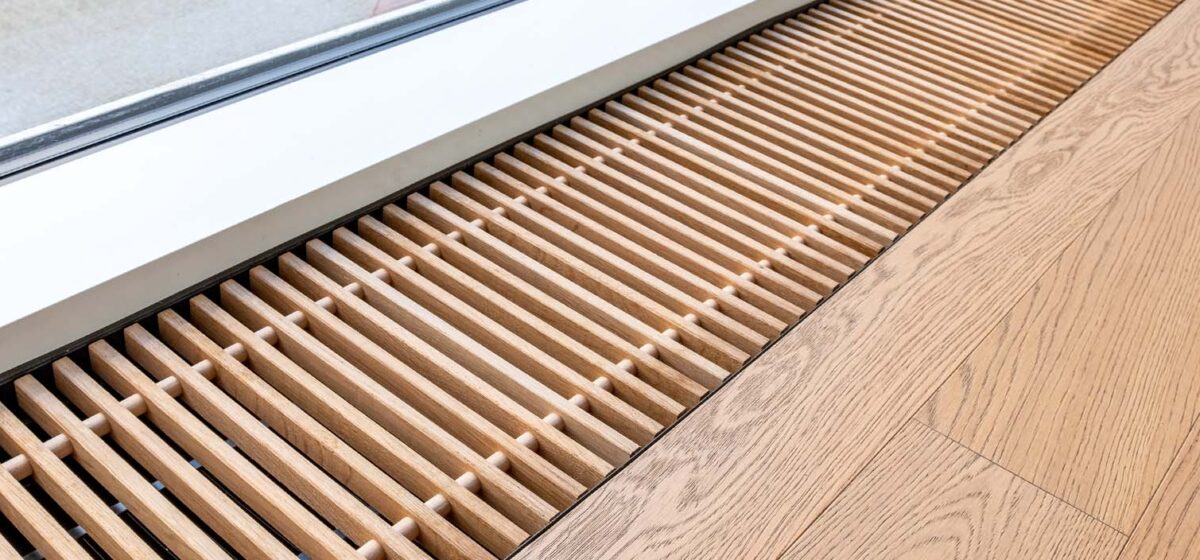

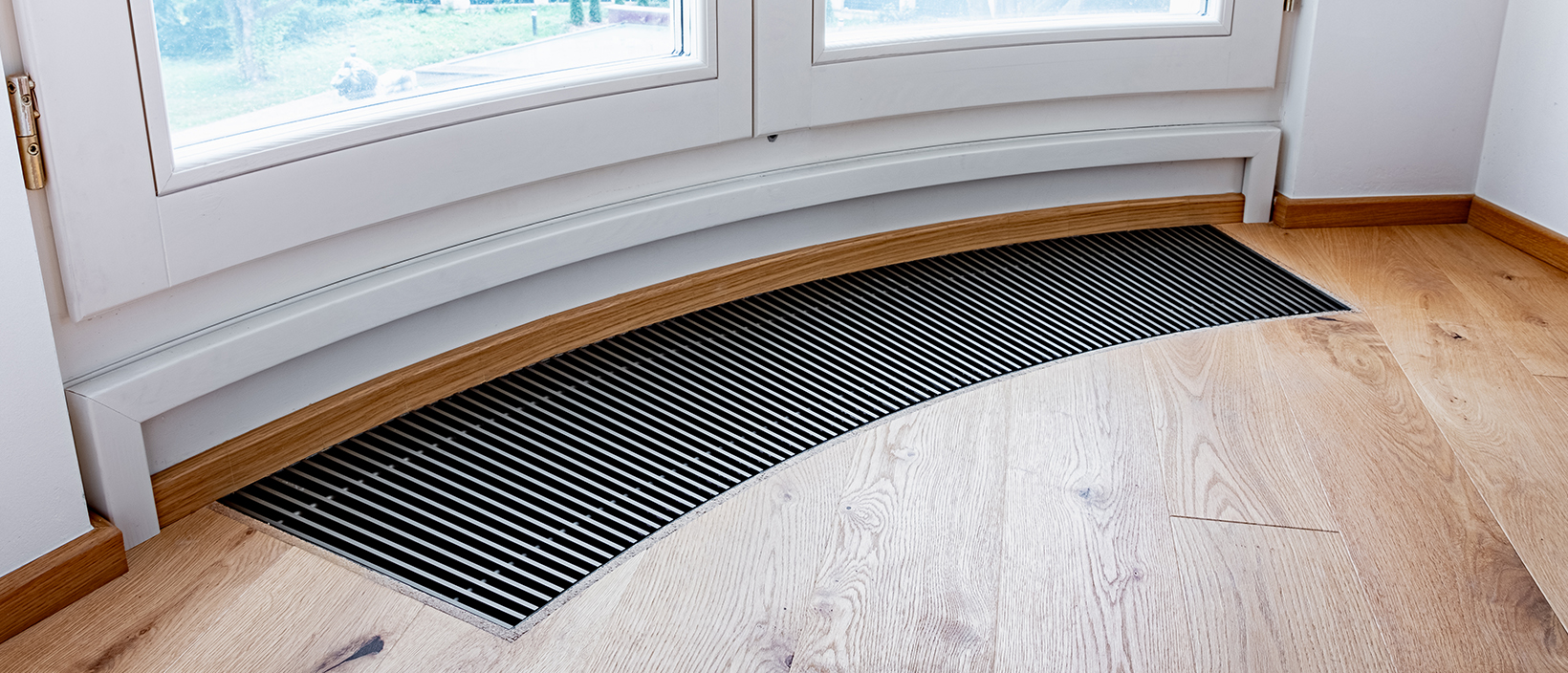

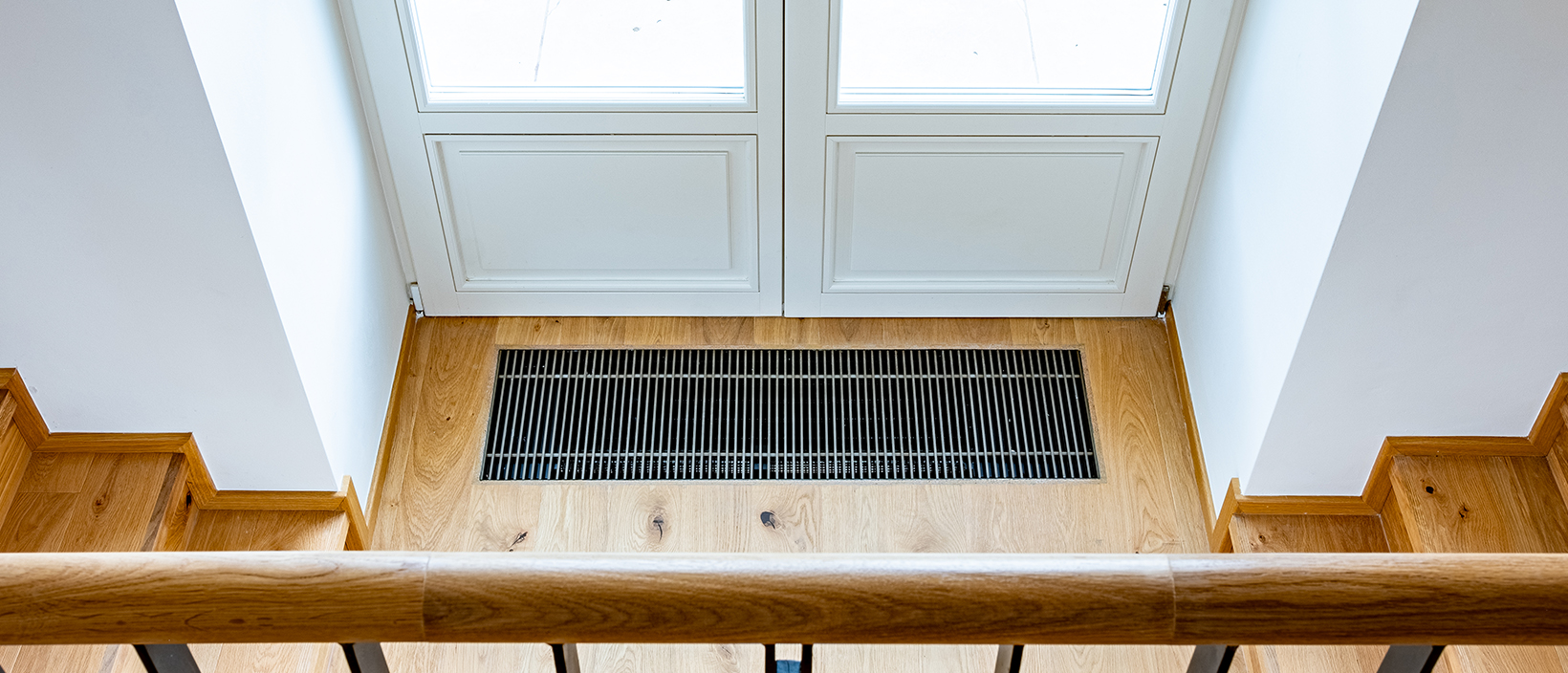

Mřížky

Jelikož jsou krycí mřížky jediným viditelným prvkem podlahových konvektorů, nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížky je s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiér nerez.

Více informací o mřížkách
