InFloor F2C

Unverbindliche Anfrage

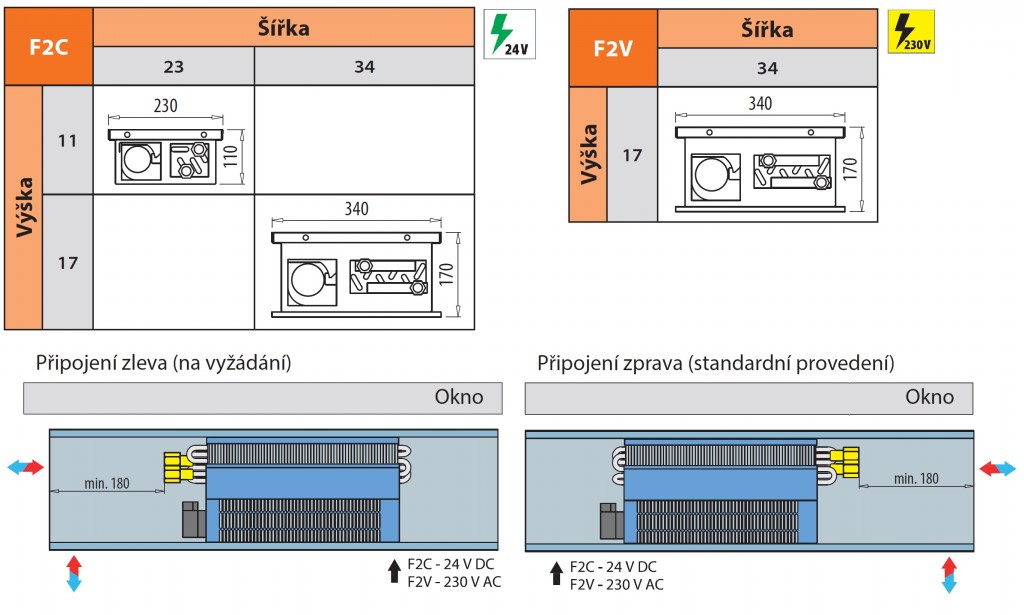

Standardabmessungen

2
Standardhöhen

(110 und 170 mm)
2
Standardbreiten

(230 und 340 mm)
6
Standardlängen

(von 850 bis 2700 mm)

Sehr leistungsstarker Konvektortyp
intensive Heizung
Innenraumnachkühlung
kann als einzige Wärmequelle in einem beheizten Raum verwendet werden
sichere Spannung 24 V

0,5 kW - 2,7 kW

Je nach Körpergröße

Download

Hier finden Sie wichtige Dokumente zum Download.

Verluste F2C

PDF / 375 kB

Schema 1 F2C

PDF / 232 kB

Schema 2 F2C

PDF / 252 kB

Druck F2C

PDF / 414 kB

Kontakt

Die Standardlieferung von InFloor F2C umfasst:

Wanne aus verzinktem, schwarz lackiertem Blech RAL 9005 und Kondensatwanne aus Edelstahlblech DIN 1.4301 (ČSN 17241, AISI 304)

Vorderseite und Seiten der Wanne mit Ausbrechlöchern für den Anschluss an die Rohrleitungen und die Verkabelung
Zubehör wie M8x30-Gewindestifte für die Positionierung der Wanne, Winkel für die Bodenbefestigung der Wanne mit Verankerungsfunktion im Beton, Gummitüllen für die Ausbrechlöcher und flexible Anschlussschläuche aus Edelstahl mit Dichtungen

Cu/Al-Wärmetauscher, schwarz lackiert in Sch RAL 9005, mit zwei Verschraubungen mit G 1/2′ Innengewinde und einem Entlüftungsventil
Querstromventilator mit 24 V EC-Motor und Schutzgitter
Abdeckplatte, die den Anschluss an die Rohrleitung abdeckt
eine Spanplattenabdeckung zum Schutz der Konvektorwanne, des Ventilators und des Wärmetauschers während des Transports und der Installation

Optionale Spezifikationen umfassen:

Wanne aus rostfreiem Stahlblech, z.B. AISI 304 oder AISI 316Ti oder anderen Materialien nach Kundenwunsch
Drehzahlregler, Raumtemperaturfühler, Raumthermostate, Fernsteuerung von Raumthermostaten

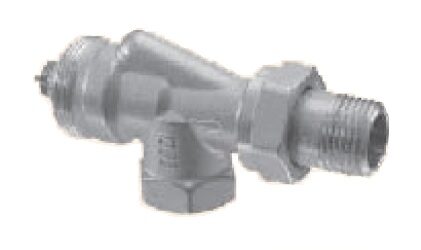

Absperr- und Regelarmaturen, Thermostatventil, elektrothermischer Ventilantrieb
Wassertemperaturfühler für die Umschaltung von Heizung/Kühlung
externe dreiseitige Wärme- und Schalldämmung der gesamten Wanne
Lackierung der Wanne, des Wärmetauschers und anderer Komponenten in einer anderen RAL-Farbe
unlackierter Wärmetauscher

Leistungstabelle

Breite	230						340
Höhe	110						170
Verdrehungsgrad	1	2	3	1	2	3	1	2	3	1	2	3
Länge	Heizung 75/65/20 °C			Kühlung 8/14/28 °C			Heizung 75/65/20 °C			Kühlung 8/14/28 °C
850	501	890	1113	128	227	284	776	1380	1725	198	352	440
1200	1001	1780	2225	255	454	567	1553	2760	3450	396	705	881
1600	1487	2644	3305	379	674	843	2306	4099	5124	589	1046	1308
2100	2120	3770	4712	541	962	1202	3288	5845	7306	839	1492	1865
2400	2592	4607	5759	661	1175	1469	4018	7143	8929	1026	1823	2279
2700	3107	5524	6905	792	1409	1761	4817	8564	10705	1230	2186	2733

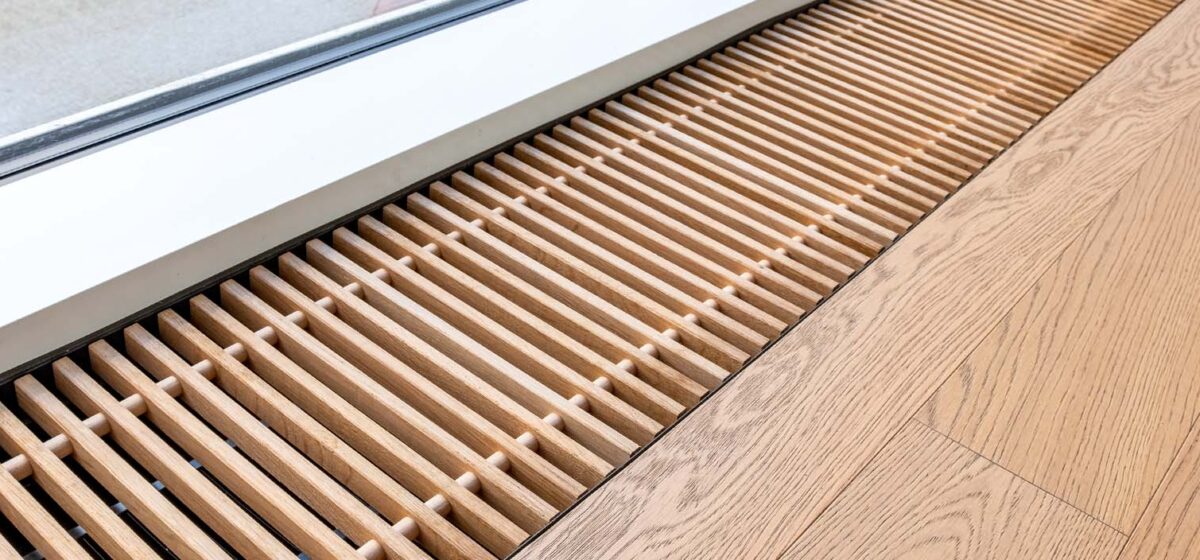

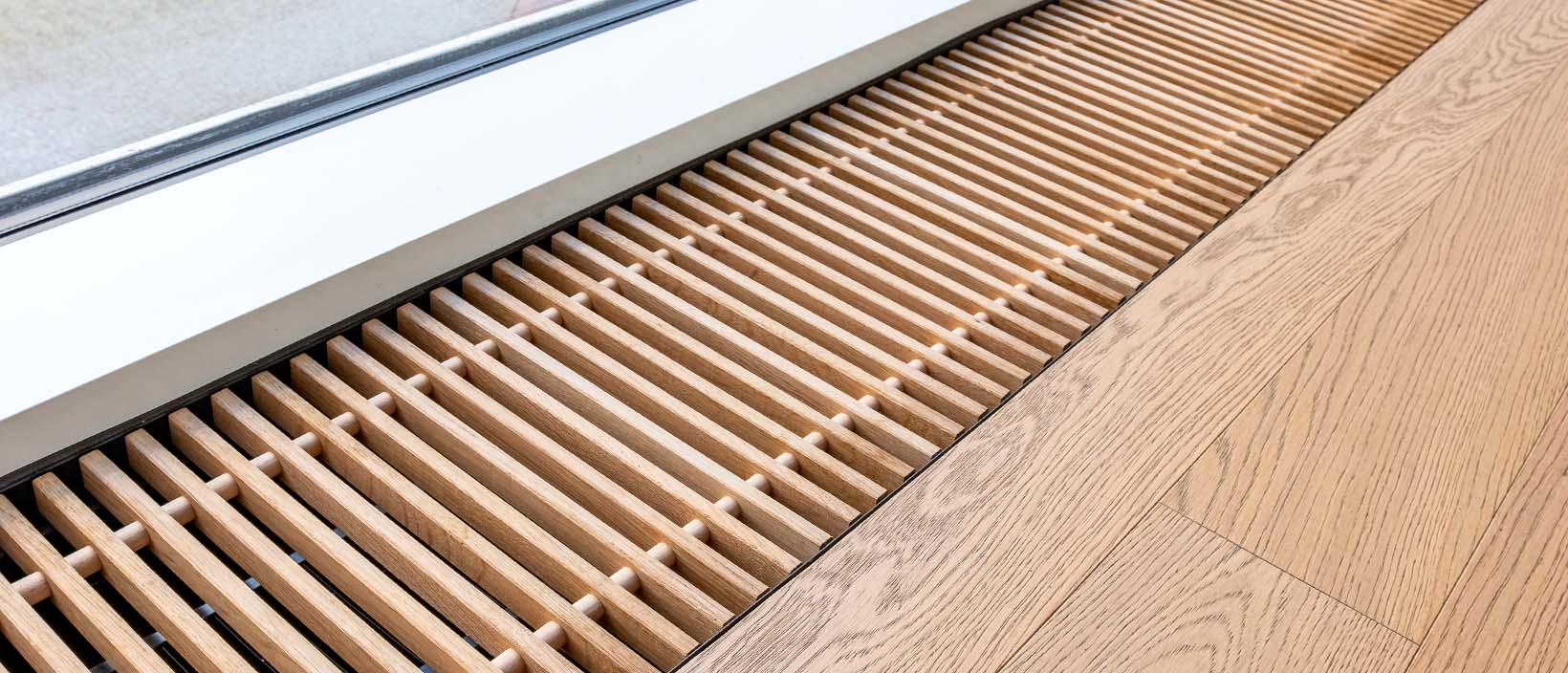

Gitter

Da Abdeckgitter das einzige sichtbare Element von Bodenkonvektoren sind, bieten wir eine große Auswahl an Materialien und Designs. Die Grundeinteilung des Gitters ist mit oder ohne Deckleiste. Wir produzieren Gitter aus folgenden Materialien: eloxiertes Aluminium, Eiche, Buche, Edelstahl-Innenausstattung.

Weitere Informationen zu den Gittern
