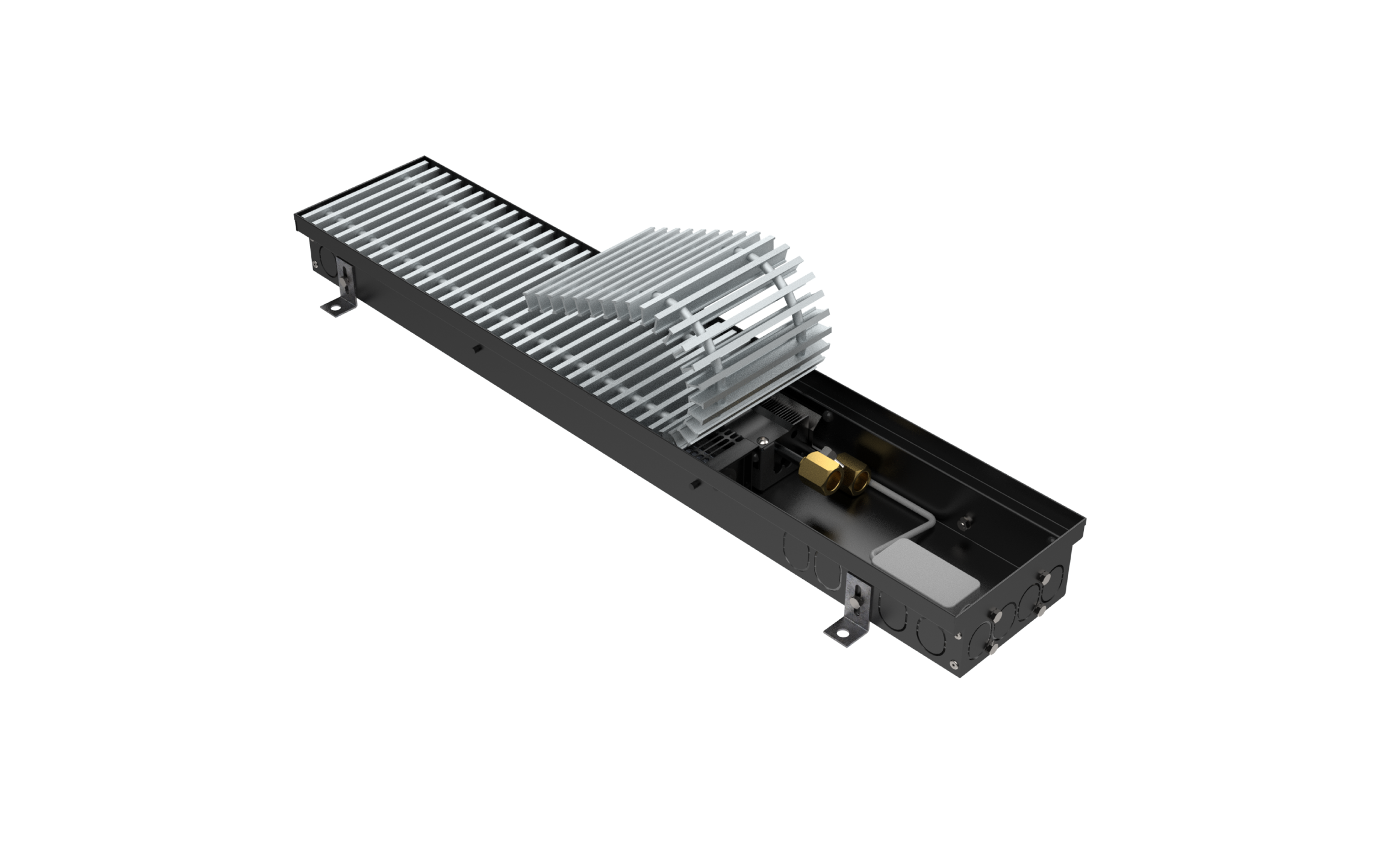

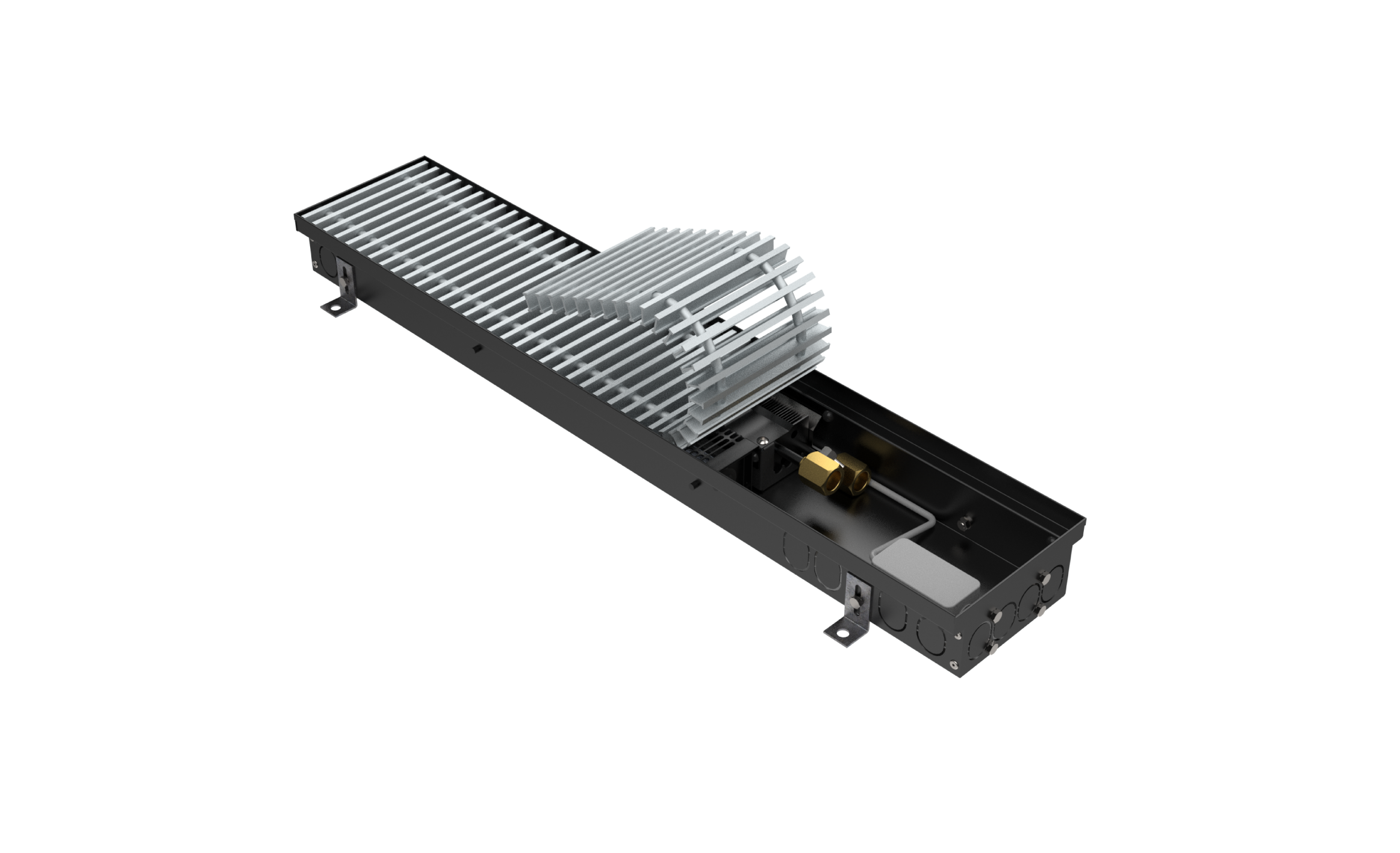

InFloor F1S

Souhlasím s podmínkami ochrany osobních údajů
cross

Standardní rozměry

  • 2

    Standardní výšky

    (75 a 110 mm)

  • 4

    Standardních šířek

    (170, 200, 230 a 250 mm)

  • 11

    Standardních délek

    (od 700 do 2800 mm)

  • vysoký topný výkon
  • lze použít jako jediný zdroj tepla ve vytápěném prostoru
  • nízký objem vody – rychlá reakce – úspora energie
  • EC motory ventilátorů s nízkým příkonem na bezpečné napětí 24 V
  • tichý chod ventilátorů
  • vhodný pro nízkoteplotní systémy vytápění i pro tepelná čerpadla
  • ovládání prostorovým termostatem s třístupňovou regulací otáček ventilátoru nebo možnost plynulého řízení otáček ventilátoru 0–10 V
  • možnost zákaznických úprav – rozměry, tvarové úpravy

0,2 kW - 9,8 kW

V závislosti na rozměru tělesa

Standardní dodávka InFloor F1S obsahuje:

  1. vanu z pozinkovaného plechu, lakovaného v černé barvě RAL 9005,
  • čela a boky vany s vylamovacími otvory pro připojení na potrubní rozvod a přivedení kabeláže
  • všechny viditelné komponenty vany lakované v černé barvě RAL 9005
  • příslušenství zahrnující stavěcí šrouby M8x30 pro ustavení polohy vany, stavěcí úhelníky pro fixaci vany k podlaze s funkcí kotvy do betonu, gumové průchodky do vylamovacích otvorů a flexibilní nerezové připojovací hadice s těsněním
  1. výměník tepla Cu/Al, lakovaný v černé barvě RAL 9005, zakončený dvěma vývodkami s vnitřním závitem G 1/2′ a osazený odvzdušňovacím ventilem
  2. tangenciální ventilátor s 24 V EC motorem a krycí ochrannou mřížkou
  3. krycí plech překrývající místo připojení na potrubní rozvod
  4. krycí dřevotřískovou desku chránící vanu konvektoru, ventilátor a výměník tepla při dopravě a montáži

Volitelná specifikace obsahuje:

  • vanu zhotovenou z interiérového nerezového plechu např. AISI 304 nebo AISI 316Ti nebo jiného materiálu dle požadavku zákazníka
  • regulátor otáček, prostorové čidlo teploty, prostorové termostaty, dálkové ovládání prostorových termostatů
  • uzavírací a regulační šroubení, termostatický ventil, elektrotermický pohon ventilu
  • čidlo výměníku tepla zamezující chodu ventilátoru při nedostatečné teplotě otopné vody
  • vnější trojstrannou tepelnou a akustickou izolaci celé vany proti kročejovému hluku
  • lakování vany, výměníku a ostatních komponent v jiném odstínu dle RAL
  • nelakovaný výměník tepla

Výhody technického řešení konvektorů F1S

  • optimalizované využití vnitřního prostoru vany
  • optimalizovaná délka ventilátoru vůči výměníku tepla
  • vysoký tepelný výkon
  • vysoká účinnost konvektoru
  • nízká cena konvektoru vztažená na 1 W tepelného výkonu
  • nízký elektrický příkon tangenciálního ventilátoru
  • nízké provozní náklady
  • nízká hlučnost konvektoru

Tabulka výkonu

Šířka 170 200 230 230 250
Výška 75 110
St. otáček 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
Délka Tepelný výkon (W) dle 16430 – 75/65/20 °C
070 192 342 427 285 506 633 313 556 695 397 706 882 541 962 1202
100 397 706 883 588 1046 1307 645 1147 1434 820 1458 1822 1117 1986 2482
130 602 1070 1338 891 1585 1981 978 1739 2174 1242 2209 2761 1693 3010 3763
150 714 1269 1586 1057 1878 2348 1160 2062 2578 1473 2619 3274 2007 3569 4461
180 875 1555 1944 1296 2303 2879 1422 2528 3160 1806 3211 4014 2461 4375 5469
195 987 1754 2193 1461 2598 3247 1604 2851 3564 2037 3621 4526 2775 4934 6167
210 1086 1930 2413 1608 2859 3574 1765 3138 3922 2242 3986 4982 3055 5430 6788
230 1197 2129 2661 1773 3153 3941 1947 3461 4326 2472 4395 5494 3369 5989 7486
240 1297 2306 2882 1921 3414 4268 2108 3747 4684 2678 4760 5950 3648 6486 8107
260 1409 2504 3130 2086 3708 4635 2290 4070 5088 2908 5170 6462 3962 7044 8805
280 1564 2780 3475 2316 4117 5146 2542 4518 5648 3228 5739 7174 4399 7820 9775



Mřížky

Krycí mřížky jsou jediným prvkem podlahového konvektoru, který je viditelný, proto nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížek jsou s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiérová nerez.

Více informací o mřížkách

Duralová, příčná krycí mřížka příčná

Duralová, příčná krycí mřížka příčná
Zavřít

Duralová, podélná krycí mřížka podélná

Duralová, podélná krycí mřížka podélná
Zavřít

Dřevěná, příčná krycí mřížka příčná

Dřevěná, příčná krycí mřížka příčná
Zavřít

Nerezová, příčná krycí mřížka příčná

Nerezová, příčná krycí mřížka příčná
Zavřít

Nerezová, podélná krycí mřížka podélná

Nerezová, podélná krycí mřížka podélná
Zavřít

Příslušenství
