OnFloor Flat Classic a Basic

Souhlasím s podmínkami ochrany osobních údajů
cross

Standardní rozměry

  • 6

    Standardní výšky

    140, 240, 280, 350, 500 a 600 mm

  • 4

    Standardních šířek

    80, 130, 180 a 230 mm

  • 15

    Standardních délek

    od 600 do 2000 mm

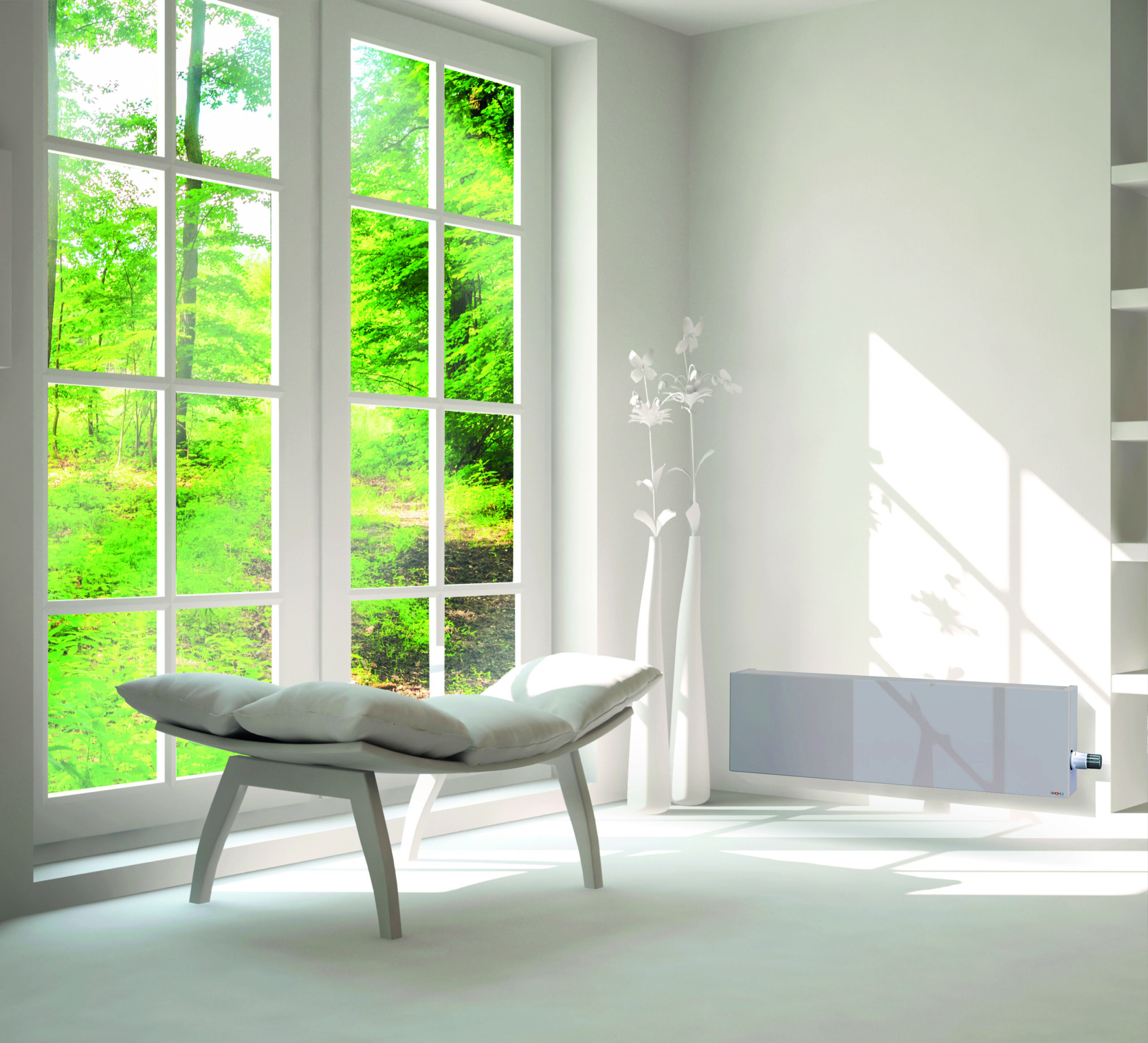

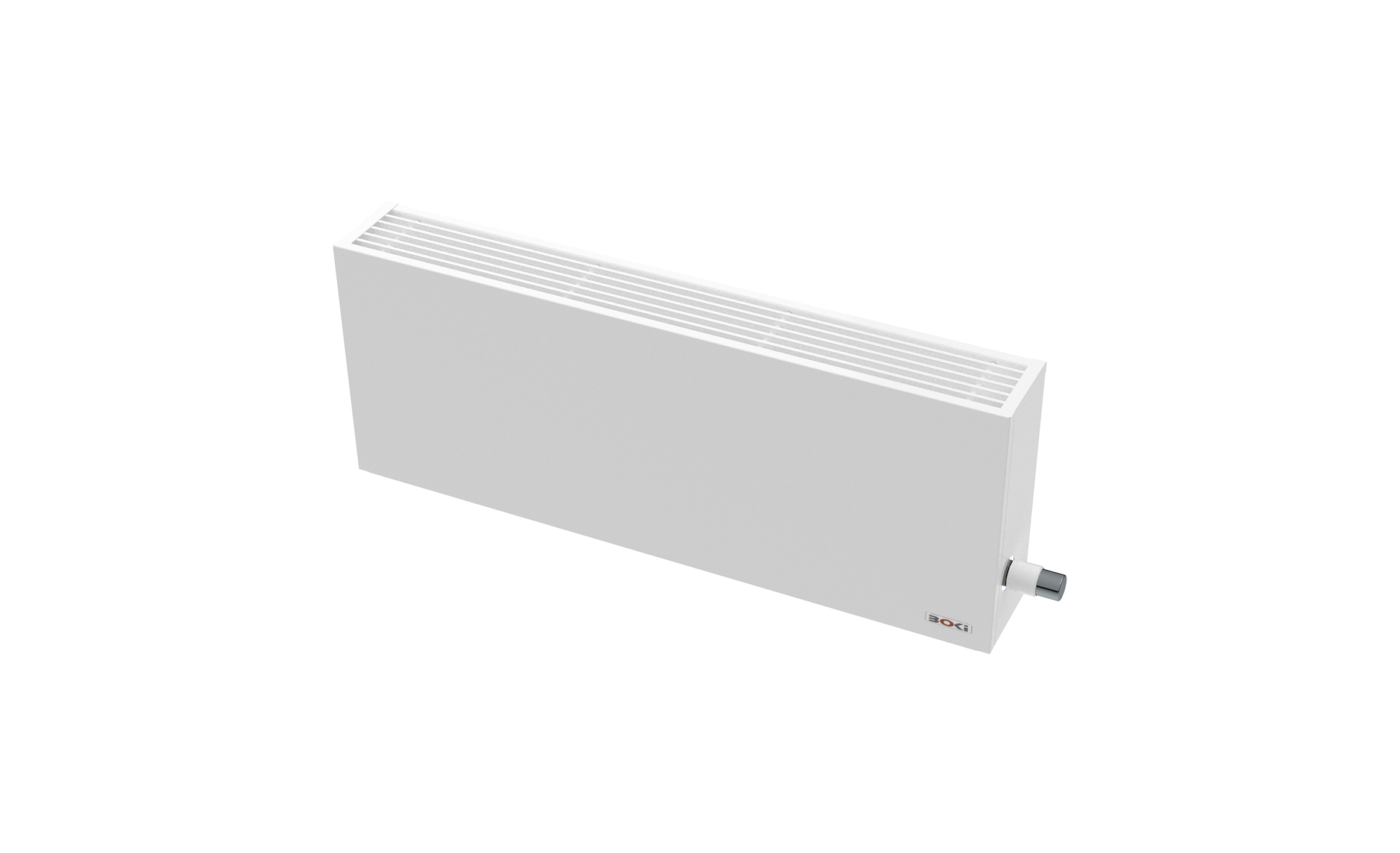

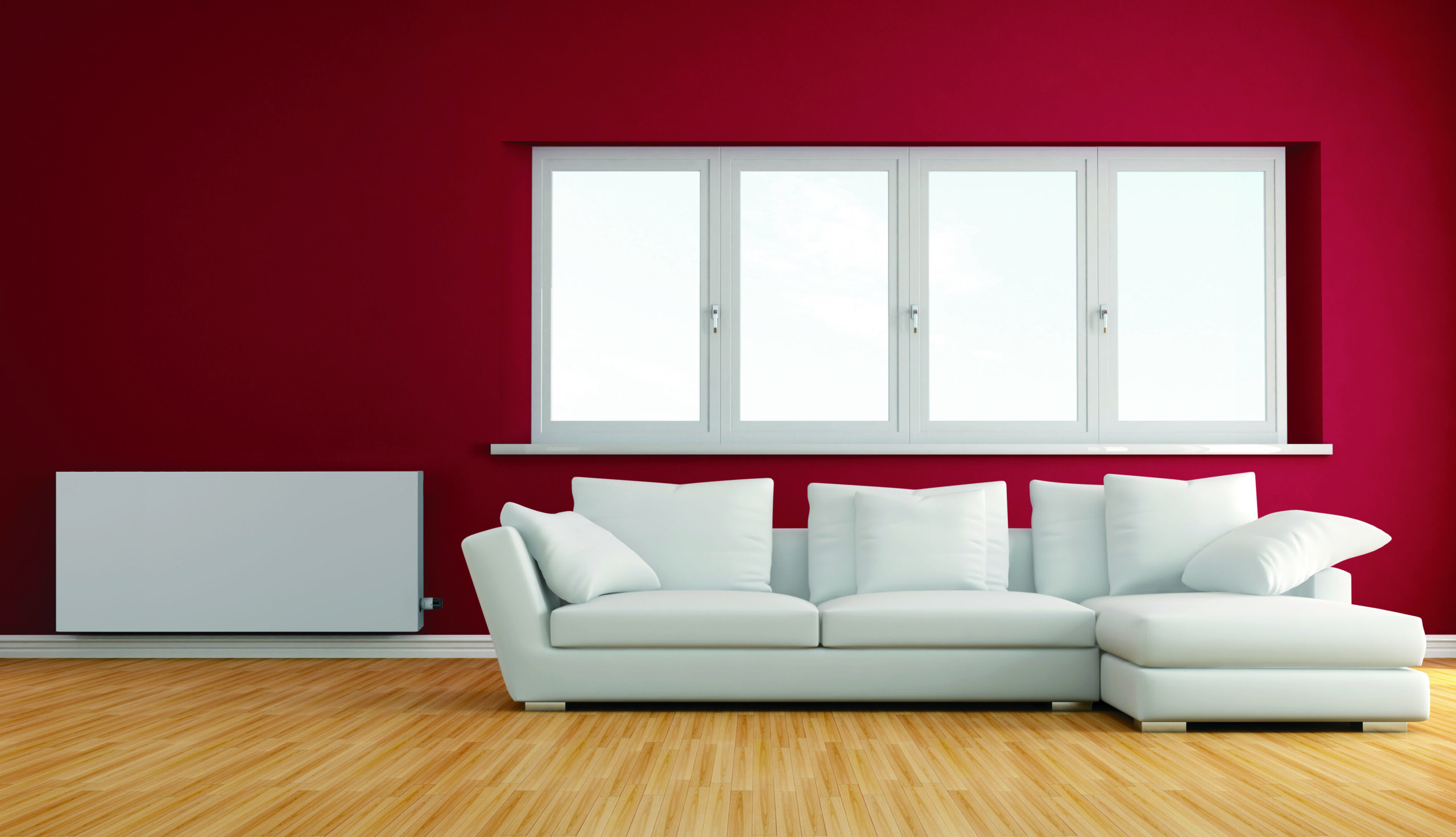

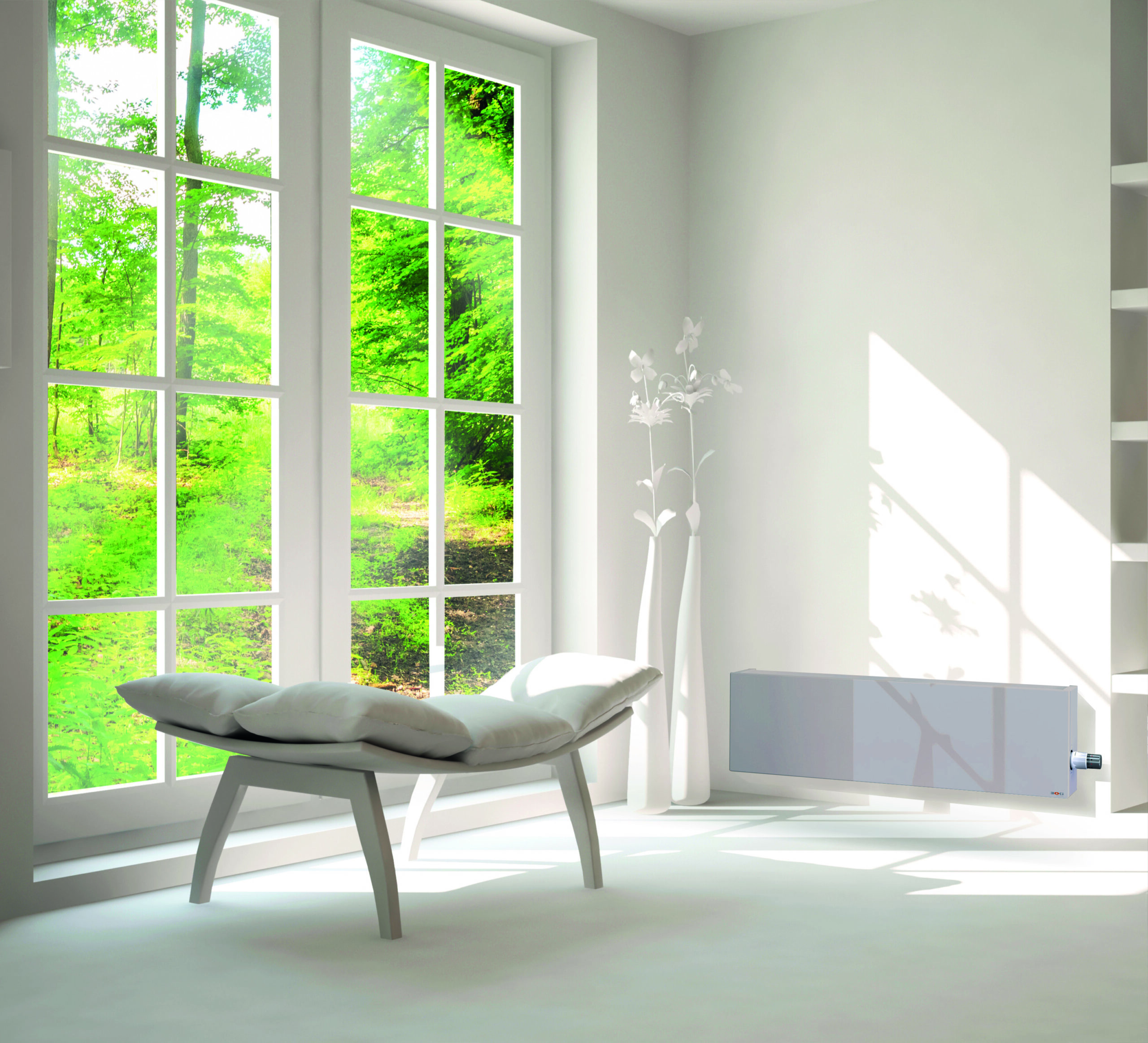

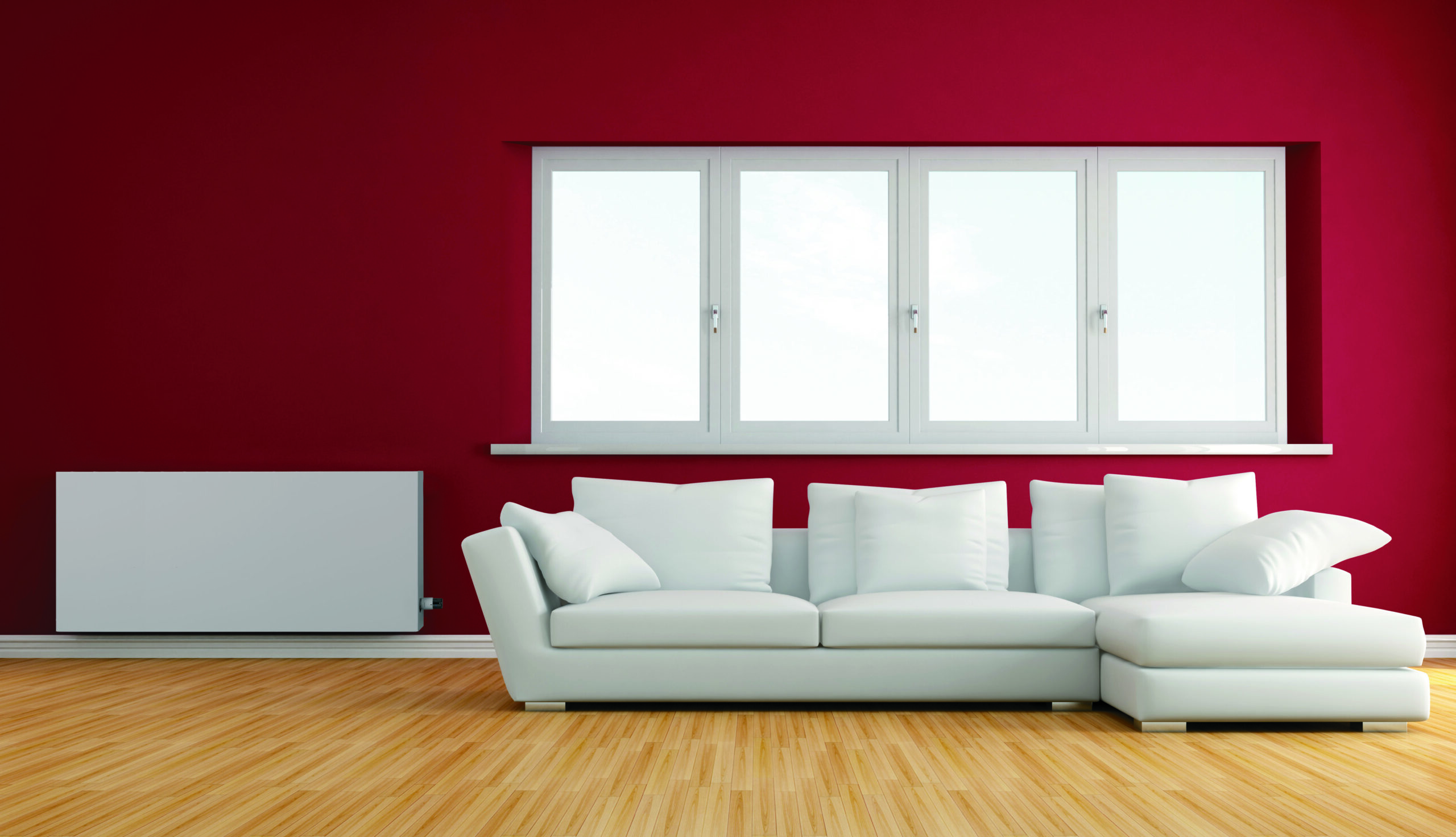

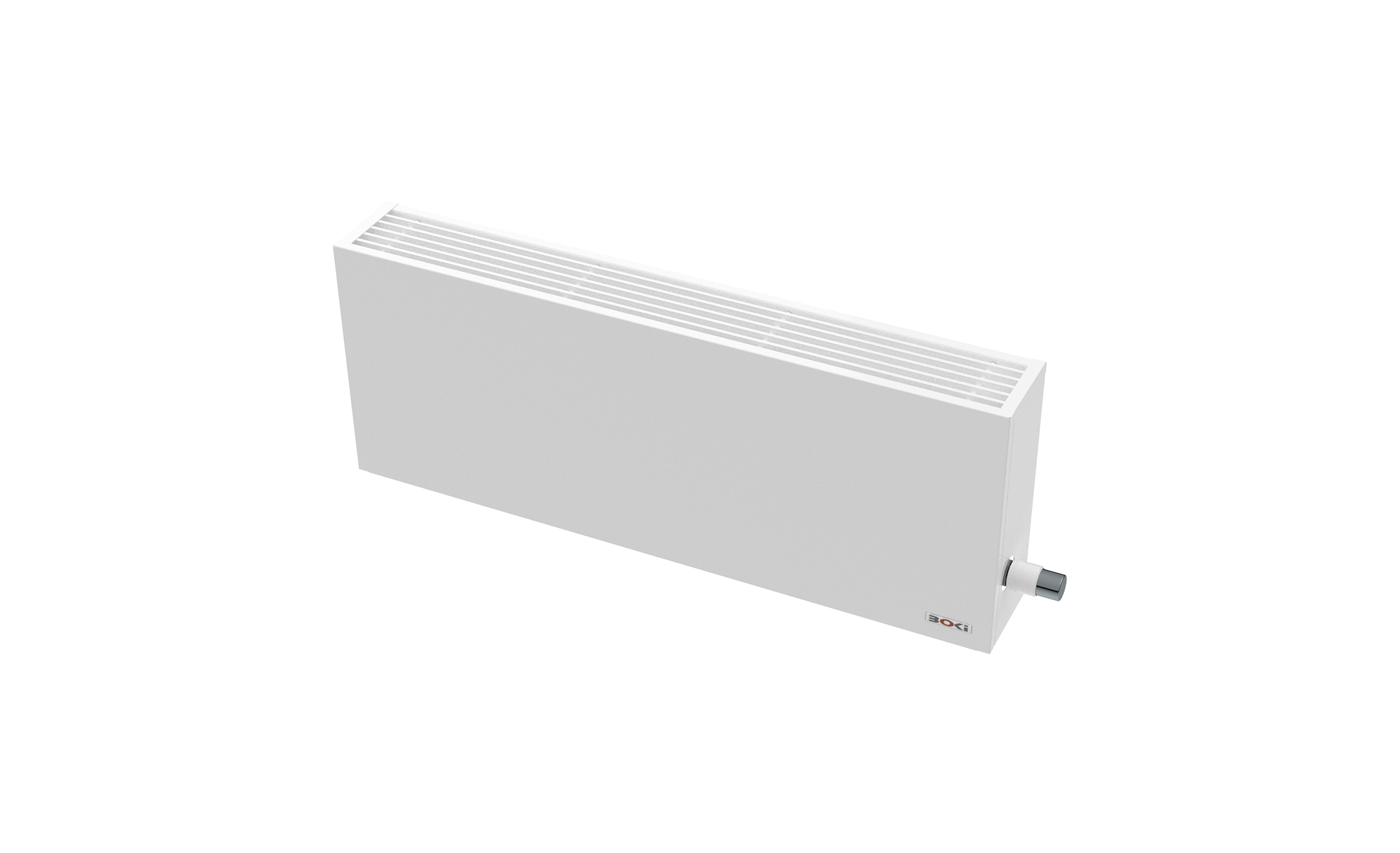

Nástěnné konvektory Flat představují univerzální výrobek vhodný nejen pro kombinované instalace s konvektory OnFloor a InFloor, ale i pro samostatné nástěnné instalace jako plnohodnotný ekvivalent deskových těles. Konvektory Flat vyhovují protichůdným požadavkům na minimální rozměry, maximální výkon a designově vlídné provedení. Koncepce jednotlivých typů je postavena na designově podobném provedení vnějšího pláště s integrovanou mřížkou jako u OnFloor konvektorů s výkonným lamelovým výměníkem tepla. Maximální podíl konvekční a minimální podíl sálavé složky vytápění účinně podporuje cirkulaci vzduchu a to i v rozměrných prostorách.

0,1 kW - 6 kW

V závislosti na rozměru tělesa

Flat rozměry

Standardní dodávka Flat obsahuje:

  • nelakovaný korozi odolný lamelový výměník tepla Cu/ Al s nízkým obsahem vody zakončen dvěma vývodkami s G1/2 “ vnitřním závitem a připojovací roztečí 50 mm,
  • opláštění s podélnou duralovou (Flat Classic) nebo ocelovou vysekávanou mřížkou (Flat Basic),
  • opláštění a konzoly jsou lakovány práškovou barvou v odstínu bílá RAL 9016,
  • konzoly umožňující montáž na stěnu,
  • připojení z pravé strany ( v případě požadavku na připojení z levé strany je toto nutné uvést v objednávce),
  • automatický odvzdušňovací ventil.

Volitelná specifikace obsahuje:

  • regulační prvky na straně vody – termostatický ventil, uzavíratelné a regulační šroubení,
  • termostatickou hlavici,
  • lakování opláštění a ostatních komponent v jiném barevném odstínu než bílém,
  • lakovaný výměník

Tabulka výkonu

Šířka 08 13 18 23
Výška 14 24 28 35 50 65 14 24 28 35 50 65 14 24 28 35 50 65 14 24 28 35 50 65
Délka Tepelný výkon (W) dle 442-75/65/20 °C
040 131 179 193 216 249 276 253 344 372 417 479 531 369 503 543 624 745 848 481 655 708 810 997 1161
050 164 223 241 270 311 344 316 430 464 521 599 663 462 628 679 781 931 1060 602 818 885 1013 1246 1452
060 197 268 290 325 374 414 379 515 557 625 718 796 554 753 814 937 1117 1272 722 982 1061 1215 1495 1742
070 229 311 337 378 434 481 442 601 650 729 838 929 647 880 951 1093 1303 1484 842 1145 1238 1418 1745 2032
080 262 356 385 432 496 550 506 688 744 833 958 1061 739 1005 1086 1249 1490 1696 963 1310 1416 1620 1994 2323
090 295 401 434 487 559 620 569 774 836 937 1078 1194 832 1132 1223 1405 1676 1908 1083 1473 1592 1823 2243 2613
100 328 446 482 541 621 689 632 860 929 1041 1197 1327 924 1257 1358 1561 1862 2120 1203 1636 1768 2025 2492 2904
110 360 490 529 593 682 756 695 945 1022 1146 1317 1459 1016 1382 1494 1717 2048 2331 1324 1801 1946 2228 2742 3194
120 393 534 578 648 745 826 758 1031 1115 1250 1437 1592 1108 1508 1630 1873 2234 2543 1444 1964 2123 2430 2991 3484
130 431 586 634 711 817 905 834 1134 1226 1354 1557 1725 1220 1660 1795 2030 2421 2755 1591 2163 2338 2633 3240 3775
140 469 638 689 773 888 984 909 1237 1337 1458 1676 1857 1332 1812 1959 2186 2607 2967 1737 2362 2553 2835 3489 4065
150 507 689 745 835 960 1064 985 1340 1448 1562 1796 1990 1444 1964 2123 2342 2793 3179 1884 2562 2769 3038 3739 4356
160 544 740 800 897 1031 1143 1060 1443 1559 1666 1916 2123 1556 2116 2287 2498 2979 3391 2030 2761 2984 3240 3988 4646
180 619 842 910 1021 1173 1300 1211 1648 1782 1875 2155 2388 1779 2420 2616 2810 3351 3815 2322 3158 3413 3645 4486 5226
200 695 945 1022 1146 1318 1460 1363 1854 2004 2083 2395 2653 2003 2724 2945 3122 3724 4239 2615 3556 3844 4050 4985 5807



Mřížky

Krycí mřížky jsou jediným prvkem podlahového konvektoru, který je viditelný, proto nabízíme širokou škálu materiálů a provedení. Základní rozdělení mřížek jsou s krycí lištou nebo bez. Mřížky vyrábíme z těchto materiálů: eloxovaný hliník, dub, buk, interiérová nerez.

Více informací o mřížkách

Duralová, příčná krycí mřížka příčná

Duralová, příčná krycí mřížka příčná
Zavřít

Duralová, podélná krycí mřížka podélná

Duralová, podélná krycí mřížka podélná
Zavřít

Dřevěná, příčná krycí mřížka příčná

Dřevěná, příčná krycí mřížka příčná
Zavřít

Nerezová, příčná krycí mřížka příčná

Nerezová, příčná krycí mřížka příčná
Zavřít

Nerezová, podélná krycí mřížka podélná

Nerezová, podélná krycí mřížka podélná
Zavřít
